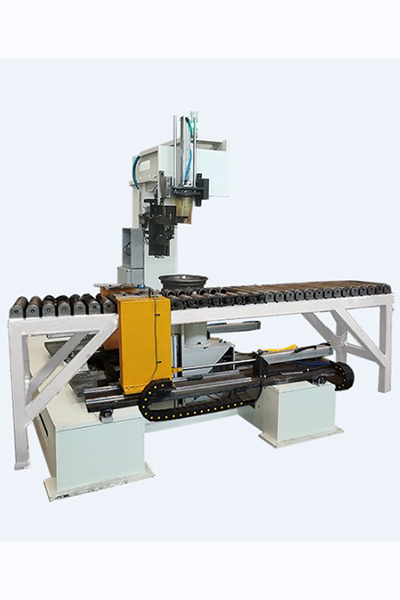

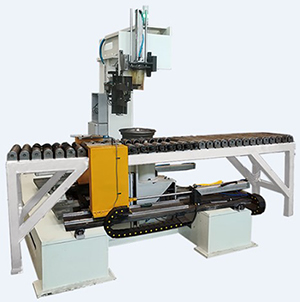

جهاز قياس الانتحاء الأقصى للجنط - اختلال الدوران

Run-out Measuring Machine

صمم جهاز قياس الانتحاء الأقصى للجنط "اختلال الدوران" لقياس الانتحاء الأقصى القطري والجانبي للجنط، حيث تستخدم هذه المعدة في خط الإنتاج الآلي لتصنيع الجنط الفولاذية. يتم تجميع بيانات الانتحاء الأقصى القطري والجانبي للجنط بنمط أوتوماتيكي بواسطة تحديد المدى والمسح بالليز، بعد ذلك يتم تحديد المنتجات المؤهلة آلياً والمنتجات غير المؤهلة يتم فرزها.

الخصائص
1. يقوم نظام التحكم لجهاز قياس الانتحاء الأقصى بالتخزين الأوتوماتيكي لبيانات الفحص. نتائج الفحص يتم عرضها على المشغل، حيث تسهل عليه عملية المراقبة والتحليل.
2. نظام فحص الانتحاء الأقصى هذا يشغل بواسطة وحدة مؤازرة "سيرفو"، حيث يتم التحكم فيها بدقة عالية ودقة القياس تصل إلى 0.02 مم.

التركيبة
1 . جهازنا لقياس الانتحاء الأقصى لجنط الإطار قسم بشكل مبدئي إلى أربعة أقسام تشمل نظام التحكم، نظام التحميل "مناولة" نظام الاختبار ونظام الفرز، والمكونة من آلية النقل، آلية التثبيت، آلية الرفع والتدوير، آلية الكبس، جهاز الاختبار، آلية الفرز، الخ.
2. آلية التغذية الأوتوماتيكية لجهاز قياس الانتحاء الأقصى لجنط الإطار يمكن ربطها مع خط الإنتاج، ليقوم بشكل آلي بنقل قطع العمل إلى المحطة المحددة مسبقاً. بعد ذلك، يتم تثبيت قطع العمل بواسطة آلية الثبيت ونقلها إلى منطقة الاختبار. تعمل آلية الرفع بنمط التموضع والمحاذاة "رصف"، بحيث يتم رفع قطع العمل وكبسها بواسطة آلية الكبس، وبعد ذلك، تعمل آلية الرفع والتدوير على تدوير قطع العمل، وتعمل منصات جهاز الفحص على الفحص بشكل مباشر ومتزامن مع الدوران.

المواصفات
الموديل QMJC-350
مصدر الطاقة الكهربائية تيار متردد AC بجهد 380 فولت±10%، ثلاثي الأطوار، بتردد 50 هيرتز
أقصى عرض للجنط 290mm
أقصى قطر للجنط 18 inches
أقل قطر للجنط 13 inches
مادة عنصر منع التسرب Silica Gel
ضغط الهواء 0.4~0.6Mpa
قوة كبس الأسطوانة الهيدروليكية 2×150KN
