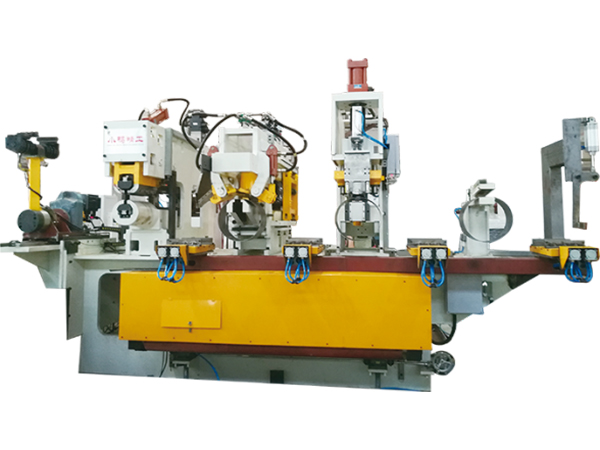

آلة التشذيب، الصقل، القطع طرفي

  • آلة التشذيب - آلة الصقل - وحدة القطع الطرفية
  • وحدة تحميل وتفريغ المواد أوتوماتيكياً

إن آلة التشذيب، الصقل، القطع طرفي هي أيضاً آلة أساسية لإنتاج ومعالجة وصلات اللحام.

وظائف كل وحدة
1. إن آلة التشذيب، المعروفة أيضاً بماكينة التشذيب، يتم إستخدامها من أجل إزالة نفايا اللحام الموجودة على الأسطح الداخلية والخارجية لوصلة اللحام، وذلك من أجل تسطيحها.
2. آلة صقل اللحام سوف تقوم بصقل وتقوية وصلة اللحام بعد إزالة نفايا اللحام.
3. يتم إستخدام آلة القطع الطرفي من أجل قطع وفصل بقايا المواد في طرفي وصلة اللحام.

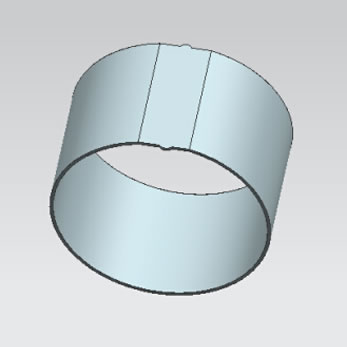

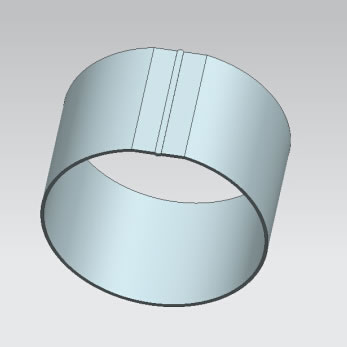

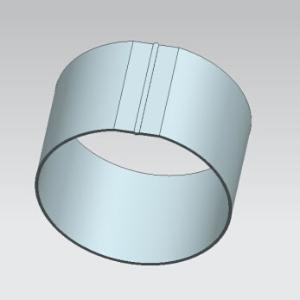

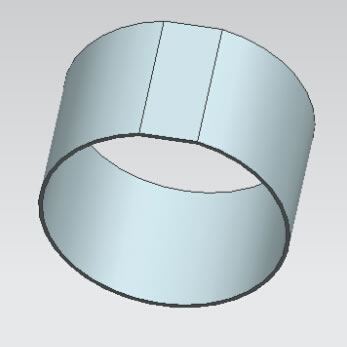

صور العمليات للمرجع

  • التشذيب
  • الصقل
  • قطع طرفي

المزايا الرئيسية
1. إن معدات تصنيع عجلة السيارة تأتي بتصميم الجزء الواحد والتي تشارك نظام هيدروليكي واحد، والتي تقلل عدد العمال المطلوبة وتوفير المساحة المستخدمة.
2. آلية التغذية والتفريغ الأوتوماتيكية لديها 3 عمليات، و4 تصميمات موقع، والتي تسمح بنقل قطع العمل أوتوماتيكياً، وبالتالي ضمان الكفاءة الإنتاجية العالية.
3. حيث إنها أجزاء أختيارية، فإن أجهزة التغذية والتفريغ الأوتوماتيكية تتميز بتصميم منشق أومنفصل بالآلة الرئيسية. هذا يجعله من السهل التغيير من اليدوي إلى الأوتوماتيكي والعكس صحيح.
4. أداة القطع والصب الموجودة على آلة تصنيع جنط العجلة الفولاذي تستخدم تصميم فك سهل، وبالتالي تسمح للمستخدمين أن يقومون بتغيير بشكل سريع القالب، وتغيير إنتاج جنوط العجلة المختلفة.

المعلمات الفنية لآلة التشذيب، الصقل، القطع طرفي

الرقم المادة البيانات
1 مواصفات الآلة الرئيسية آلة التشذيب BZJ-500B BZJ-600B BZJ-800B
آلة الصقل GYJ-500G GYJ-600G GYJ-800G
آلة قطع طرفي DQJ-500G DQJ-600G DQJ-800G
2 مولد الطاقة AC 380V/
3 مراحل/50Hz
AC 380V/
3 مراحل/50Hz
AC 380V/
3 مراحل/50Hz
3 الطاقة المُقدرة للمدخل 37KVA 45KVA 55KVA
4 الحد الأقصى لقوة تثبيت الشذيب 6 طن 9 طن 12 طن
5 الحد الأقصى لقوة التشذيب 6 طن 9 طن 12 طن
6 الحد الأقصى لقوة تثبيت الصقل 6 طن 9 طن 12 طن
7 الحد الأقصى لقوة الصقل 6 طن 9 طن 12 طن
8 الحد الأقصى لقوة القطع 28 طن 40 طن 53 طن
9 قطر قطع أسطوانة الزيت 125mm 200mm 220mm
10 ضغط النظام الهيدروليكي 12Mpa 12MPa 14Mpa
11 الحد الأقصى لسمك رباط جنط العجلة 5mm 8mm 13mm
12 معدل عرض رباط جنط العجلة 220mm ~350mm 300mm ~500mm 450mm ~800mm
13 معدل قطر جنط عجلة السيار 280mm ~450mm 400mm ~650mm 600mm ~1000mm
