الصفحة الرئيسية » الحلول » خط تصنيع جنط العجلة الفولاذي » آلة لحام المقاومة الكهربائية

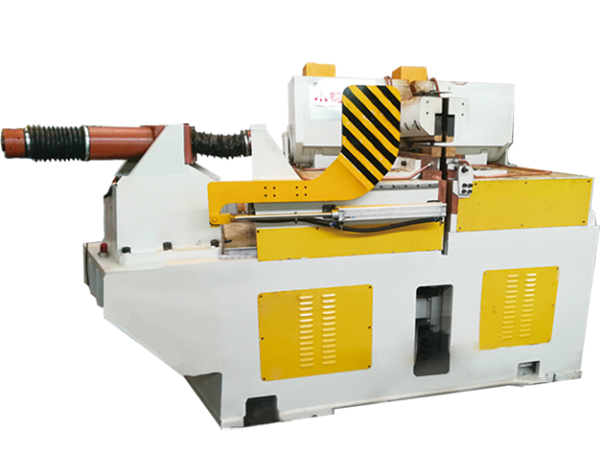

آلة لحام المقاومة الكهربائية

  • آلة لحام المقاومة الكهربائية
  • جزء فك اللحام

آلة لحام المقاومة الكهربائية AC هي جزء هام من المعدات الموجودة في خطوط إنتاج جنط عجلة السيارة. يتم إستخدامها في لحام جنط العجلة الفولاذي بعد تسطح وصلة اللحام. آلة لحام المقاومة الكهربائية تتكون من آلة لحام ومضي، نظام كهربائي ونظام هيدروليكي. عمليات تثبيت، لحام قطع العمل وإزالة نفايا اللحام يتم دفعها عن طريق نظام هيدروليكي. بالإضافة إلى ذلك، يمكن ضبط معلمات اللحام على شاشة تعمل باللمس.

صور العمليات للمرجع

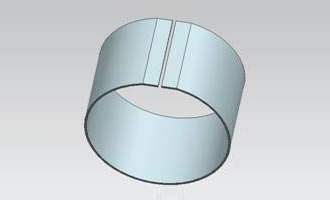

  • تسطيح وصلة اللحام

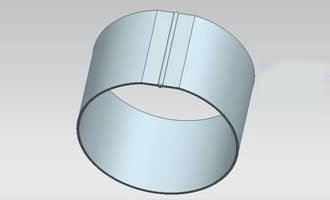

  • اللحام المقاومة الكهربائية

المزايا الرئيسية لآلة لحام المقاومة الكهربائية
1. مثبت اللحام مجهز بمكشطة نفايا اللحام، والتي يمكن أن تقوم بإزالة نفايا اللحام أوتوماتيكياً، وبالتالي يجعلها سهلة في الإستخدام.
2. تيار اللحام القابل للتعديل متعدد المراحل مناسب للحام جنوط عجلات السيارة في مواصفات مختلفة.
3. آلة لحام المقاومة الكهربائية AC تستخدم أقطاب كهربائية نحاسية ممتازة التي لديها موصلية كهربائية ممتازة، جودة لحام عالية، ومعدل رفض أقل من 0.5%.
4. النظام الهيدروليكي الموجود في آلة الحام المقاومة الكهربائية لديه هيكل مضغوط، والذي يعني أنه يشغل مساحة صغيرة جداً. عن طريق إستخدام مضخة هيدروليكية مقاومة إنسداد القذارة وصمام الخدمة، فإنها لديها مقاومة ممتازة لتلوث الغبار ومتطلبات منخفضة لمعالجة الغبار، والتي توفر تكاليف الإستثمار.
5. يمكن أن يتم تعمل كآلة لحام المقاومة الكهربائية اليدوية والأوتوماتيكية، والتي تجعلها مريحها في التشغيل.
6. كل المكونات الكهربائية الموجودة في آلة لحام المقاومة الكهربائية لديها إتصال متكاملة، والتي تجعل عملية التركيب والصيانة سهلة.
7. تصميم هيكل كلي لمخرطة اللحام يضمن الكثافة العالية ودقة اللحام.
8. آلة تصنيع جنط عجلة السيارة يمكن أن يتم تجهيزها بناقل نفايا اللحام الأوتوماتيكي الذي يتم إستخدامه من أجل إزالة نفايا اللحام أوتوماتيكياً من الجزء السفلي لآلة الحام.

المعلمات الرئيسية لآلة اللحام المقاومة الكهربائية

الرقم المعلمات الرئيسية البيانات
1 النموذج UNB2-630 UNB2-800 UNB2-1000 UNB2-1600
2 الجهد الكهربائي المُقدر لمدخل الدائرة الكهربائية الرئيسية AC 380V/
1 مرحلة
AC 380V/
1 مرحلة
AC 380V/
1 مرحلة
AC 380V/
1 مرحلة
3 الجهد الكهربائي المُقدر لمدخل دائرة التحكم AC 380V/
3 مراحل/50Hz
AC 380V/
3 مراحل/50Hz
AC 380V/
3 مراحل/50Hz
AC 380V/
3 مراحل/50Hz
4 الجهد الكهربائي الثانوي 6.55V إلى 11.8V 8.8V إلى 14.6V 8.8V إلى 14.6V 8.8V إلى 19.6V
5   الجهد الكهربائي لصمام الملف اللولبي  DC 24V DC 24V DC 24V DC 24V
YV11, YV12 @AC 220V YV11, YV12 @AC 220V YV11, YV12 @AC 220V YV11, YV12 @AC 220V
6 مدخل الطاقة الكلية 630KVA 825KVA 1050KVA 1610KVA
7 الطاقة المُقدرة لعامل إستخدام محول 50% 600KVA 800KVA 1000KVA 1600KVA
8 الحد الأقصى لقوة القلب أو العكس 280KN 320KN 320KN 400KN
9 الحد الأقصى لقوة التثبيت 650KN 650KN 650KN 650KN
10 الحد الأقصى لمساحة المقطع العرضي للحام 3200mm2 3500mm2 4000mm2 6000mm2
11 الحد الأقصى لعرض رباط جنط عجلة السيارة 350mm 410mm 500mm 800mm
12 الحد الأقصى لسمك رباط جنط عجلة السيارة 4.5mm 8mm 10mm 13mm
13 الحد الأدنى لقطر جنط العجلة الملحوم 250mm 400mm 400mm 500mm
14 معدل تدفق الماء البارد 4500L/H 4500L/H 5000L/H 6000L/H
15 ضغط الماء البارد 0.2~0.4MPa 0.2~0.4MPa 0.2~0.4MPa 0.2~0.4MPa
16 درجة حرارة الماء البارد ≤20℃ ≤20℃ ≤20℃ ≤20℃
17 معدل الرفض ≤0.5% ≤0.5% ≤0.5% ≤0.5%
